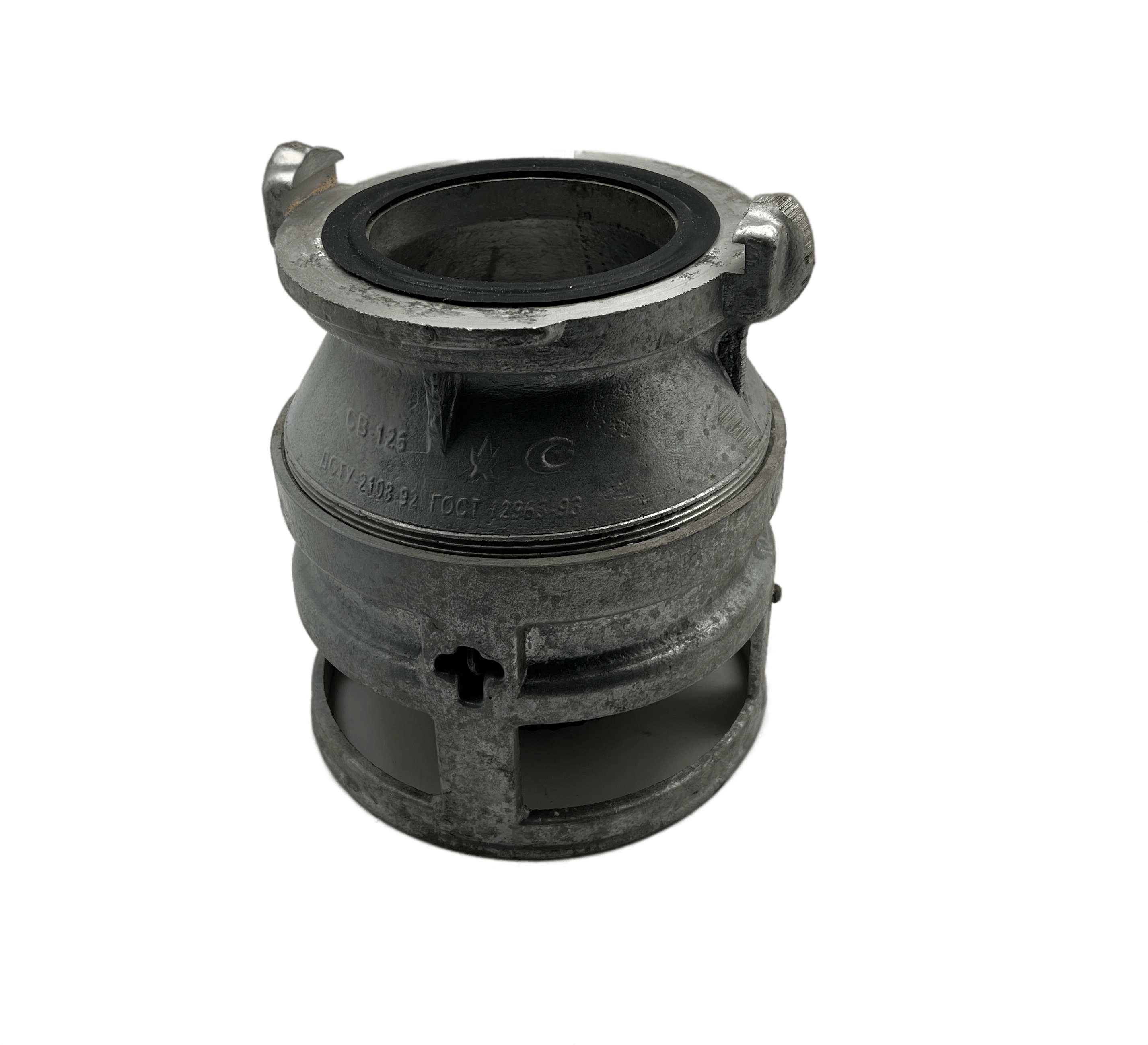

Всасывающая сетка СВ-125 используется для защиты всасывающей линии насоса от попадания посторонних предметов, которые могут его повредить. Сетка всасывающая СВ-125 работоспособна в различных климатических условиях: умеренным, холодном и тропическим климатом, и предназначена для эксплуатации в пресной воде. Паспорт и техническое описание всасывающей сетки СВ-125 совместно с инструкцией по эксплуатации выдается на партию изделий.
Основные составные части всасывающей сетки: верхний корпус, нижний корпус, клапана, рычага, сетки.
Принцип действия сетки всасывающей СВ-125:
- При заборе воды из водоисточника возникает разрежение, в результате которого вода давит на клапан.
- Клапан поднимается вверх и открывает доступ воде во всасывающую линию и в насос.
- При остановке насоса, имеющаяся во всасывающей линии вода действием собственного веса закрывает клапан, опуская его вниз, на седло.
- В результате всасывающая линия остается заполненной водой, и в случае необходимости, вторичный пуск насоса в работу можно сделать незамедлительно.
- Для освобождения всасывающей линии от воды необходимо потянуть за веревку, прикрепленную к кольцу , вследствие чего клапан будет приподнят и вода стечет из всасывающей линии в водоисточник.
- Длина веревки составляет не менее 8 м.
Сетка всасывающая СВ-125 – технические характеристики:
| Условный проход, мм |
125 |
| Подача насоса, л/с |
40 |
| Коэффициент сопротивления |
1,5 |
| Диаметр, мм |
205 |
| Высота, мм |
250 |
| Масса, кг |
3,8 |
Скачать паспорт на сетку всасывающую СВ-125
Сетки всасывающие, представленные в ассортименте нашей компании, соотвтетствуют ГОСТ Р 53253-2009 Техника пожарная. Сетки всасывающие. Общие технические требования. Методы испытаний.
