ПП-03

Щит пожарный предназначен для эксплуатации, как на открытом воздухе, так и в помещениях в интервале
температуры окружающей среды от -40ÅС до +50ÅС.
Тип исполнения: закрытый с металлическими дверцами совмещенный с ящиком для песка объёмом 0,5 м3.
Цвет всех элементов конструкции красный RAL 3002. Окрашен щит порошковой атмосферостойкой краской NEOKEM
на полиэфирной основе. Ящик, шкаф и каркас окрашены с внутренней и с наружной стороны.

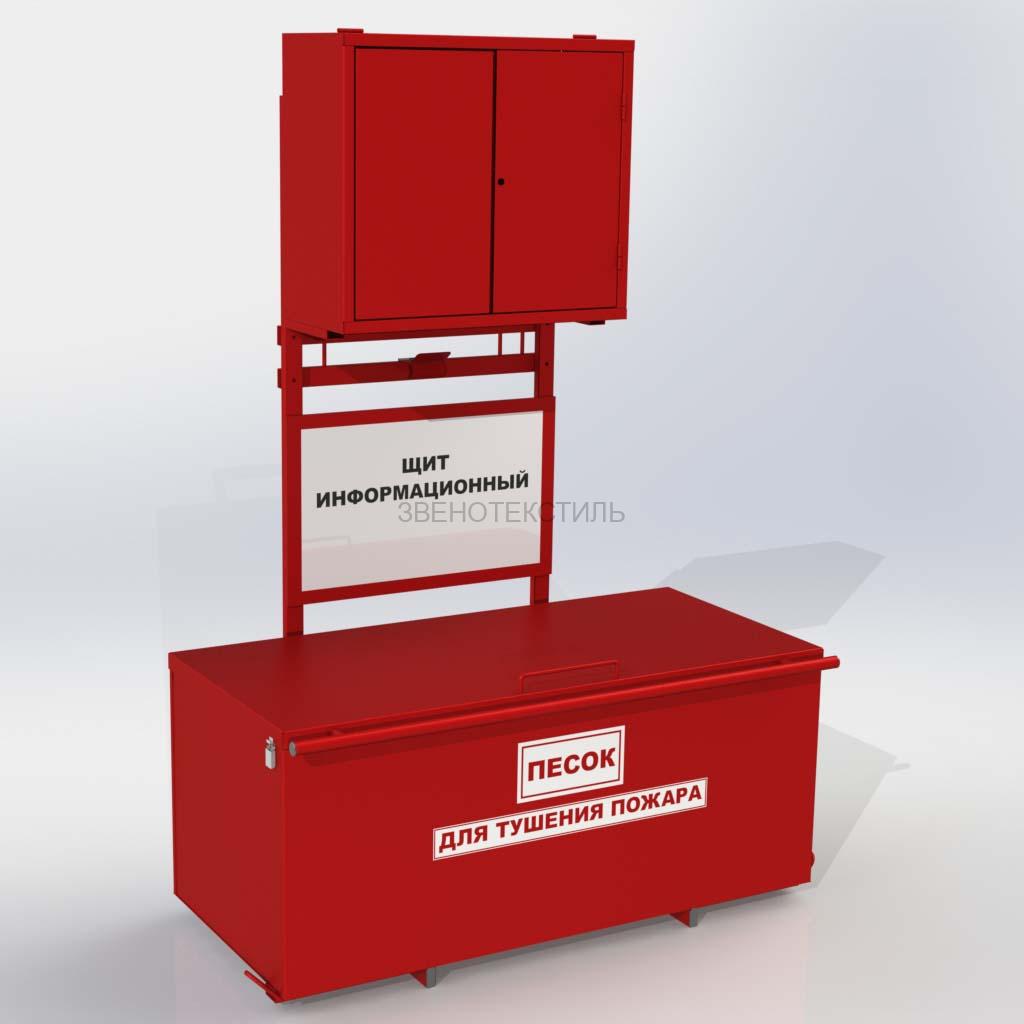

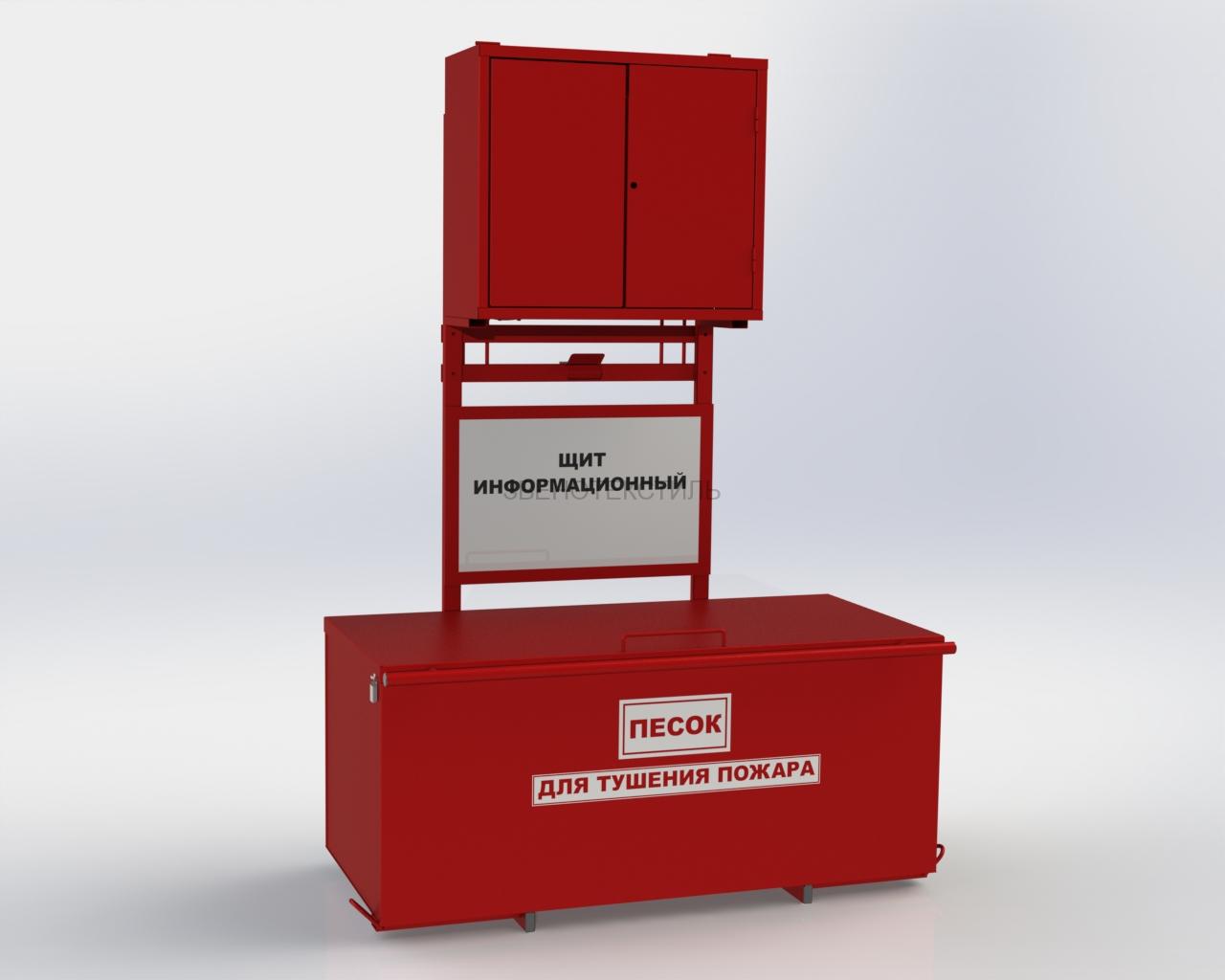

Щит состоит из 4-х основных комплектующих и собирается между собой при помощи болтовых
соединений (Болты М10):
1. Ящик для песка.
2. Шкаф для пожарного инвентаря.
3. Несущий каркас.
4. Информационный стенд.
На информационной панели схематично изображен инвентарь, который хранится в ящике для песка.
Петли из стального круга С12 мм на несущем каркасе щита обеспечивают удобство подъема и
транспортировки щита в собранном виде и с комплектующими (без песка).
Выполнен каркас сборно-разборным из профильной трубы 50х25 мм.
На каркасе расположен крюк для фиксации крышки ящика песка в открытом положении. Шарнирное
соединение крюка выполнено на основе рояльной петли.

Предназначен для хранения песка для целей пожаротушения производственных объектов.
Выполнен сварным из листовой стали толщиной 2 мм и имеет несущий каркас из профильной трубы
40х20 и 20х20 мм. Внутренние ребра жесткости каркаса предотвращают деформацию ящика во время
эксплуатации.
Каркас ящика имеет опорные ножки из профильной трубы 50х25 мм.
Крышка ящика выполнена из стали 2 мм и так же имеет стальной каркас из профильной трубы 40х20
мм. На крышке расположены рукоятка из круглой трубы ВГП 32 мм наружный диаметр и скоба из гнутого
прутка Ç10 мм для фиксации в открытом положении.
Фиксируется крышка в закрытом положении при помощи натяжные замков с возможностью опечатывания.
В открытом положении крышка фиксируется при помощи крючка, который расположен на каркасе щита и
предотвращает закрывание крышки по действием внешних фактором (порывы ветра и т.д.).

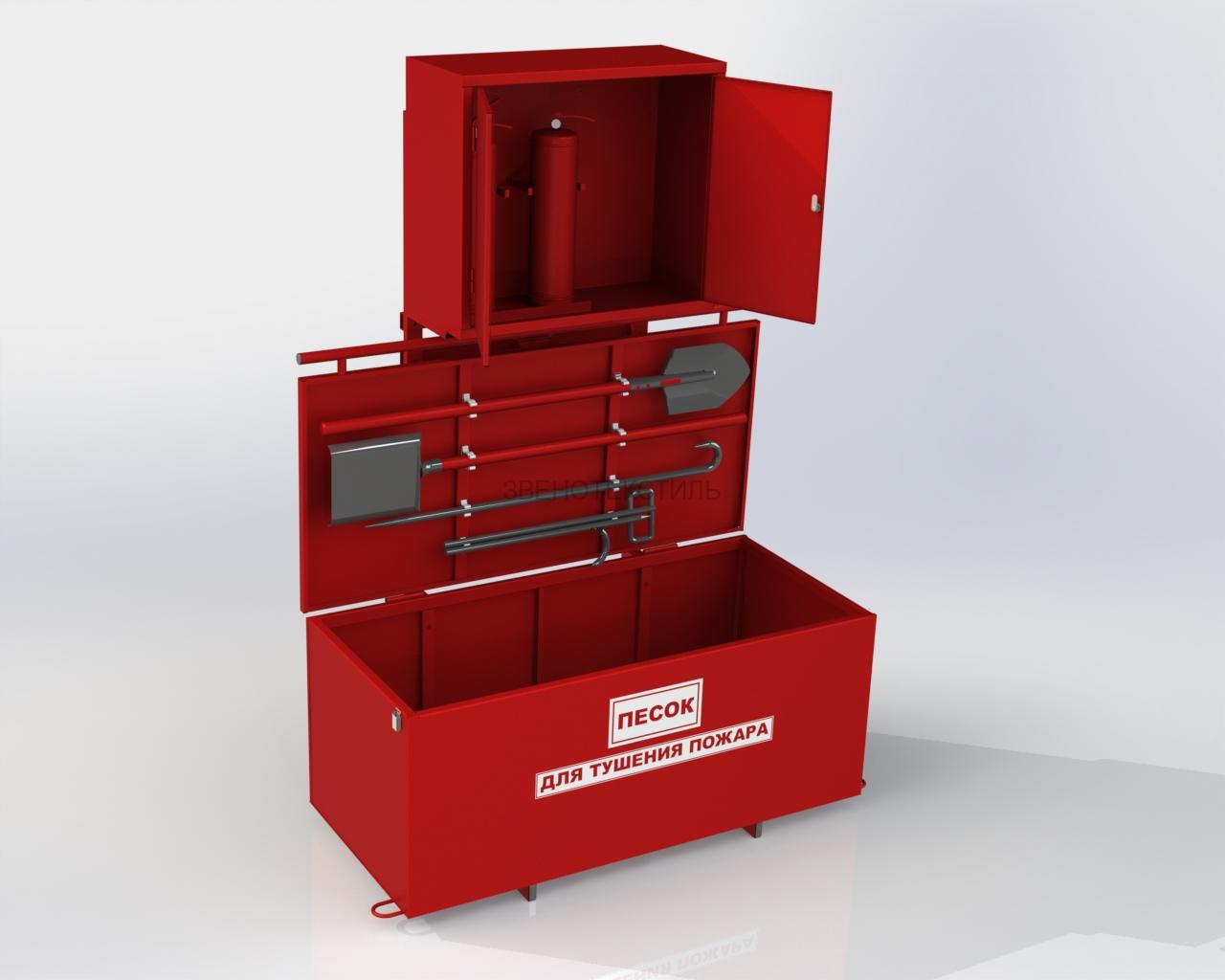

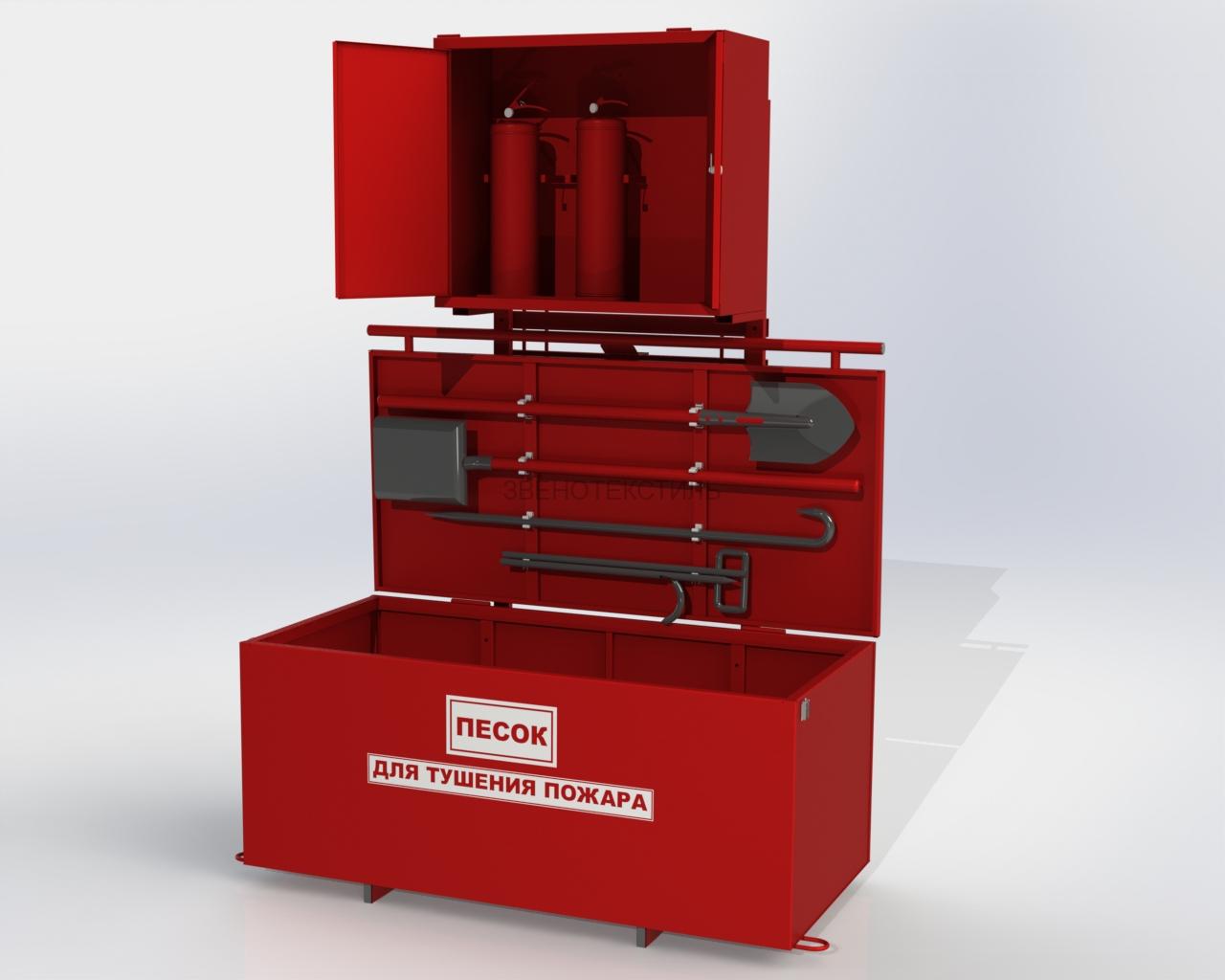

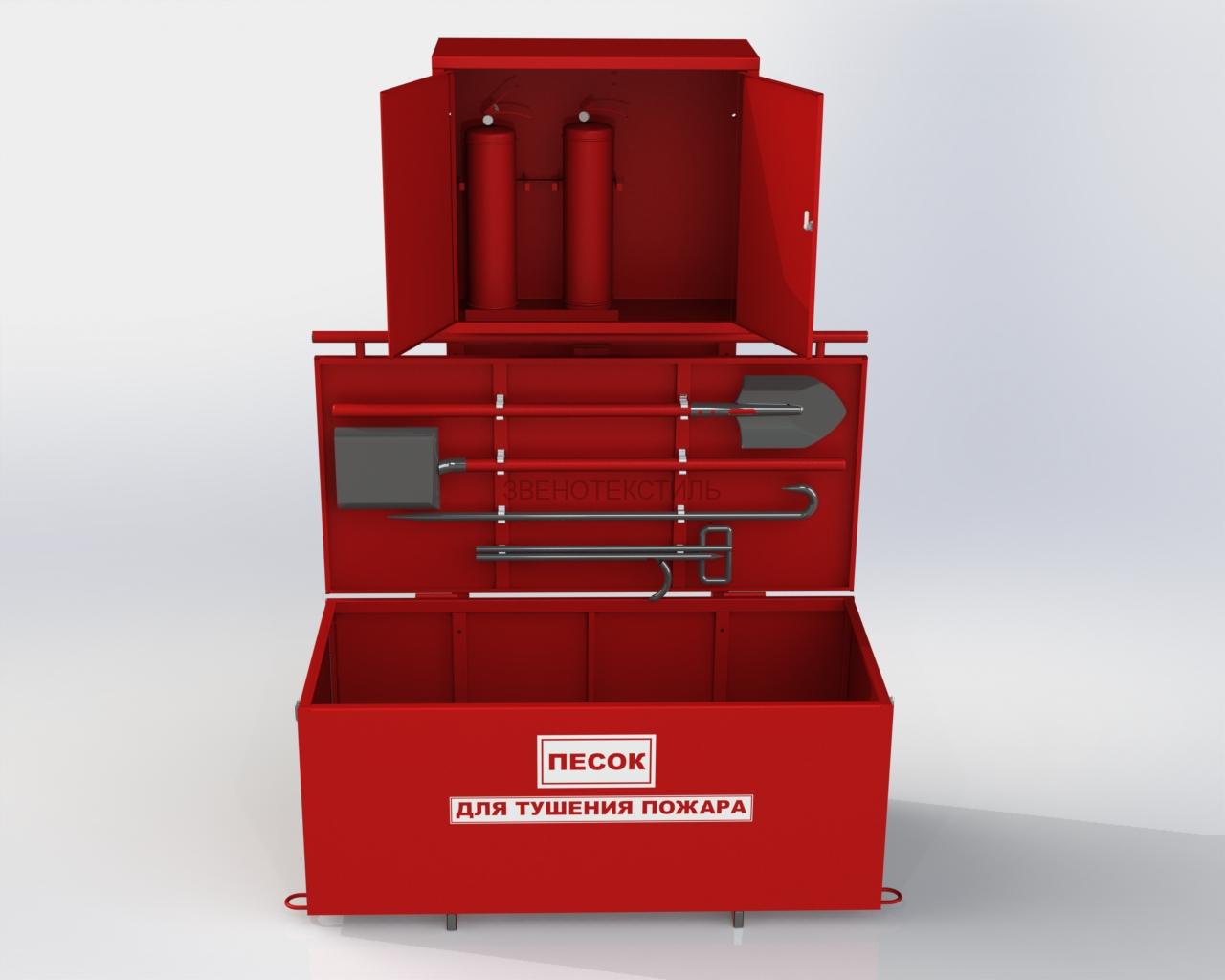

На крышке расположены кронштейны для хранения пожарного инвентаря (лопата – 2 шт.; лом – 1 шт.;
багор разборный – 1 шт.
На передней панели ящика размещены надписи “ПЕСОК” и “ДЛЯ ТУШЕНИЯ ПОЖАРА” на самоклеящейся
пленке.
Все открытые торцы профильных труб закрыты пластиковыми заглушками.

Шкаф для пожарного инвентаря.
Конструкция шкафа сварная, выполнена из листовой стали 1.5 мм.
Дверца шкафа оснащена специальными замками с индивидуальными
ключами.
Кронштейны крепления огнетушителей выдерживают механические
нагрузки при транспортировке щита в сборе и обеспечивает надежность
от механических повреждений.
Дверца открывается вверх и фиксируется при помощи барного
механизма. На лицевой стороне дверцы имеются схематичное
изображение размещаемого оборудования.
Верхняя кромка дверцы имеет плоскую кромку, на который установлен
уплотнитель для предотвращения попадания осадков во внутрь шкафа.

Щит может быть укомплектован:
– Лопата совковая – 1 шт.;
– Лопата штыковая – 1 шт.;
– Лом – 1 шт.;
– Багор разборный – 1 шт.;
– Кошма – 2 шт.;
– Огнетушитель ОП-8 – 2 шт.;
– Ведро конусное – 2 шт.
Щит пожарный окрашен атмосферостойкой порошковой краской красного цвета RAL 3002.
